臻纹

系列双玻组件

仿真纹理
防眩高透
绿色建材

臻纹系列

定制

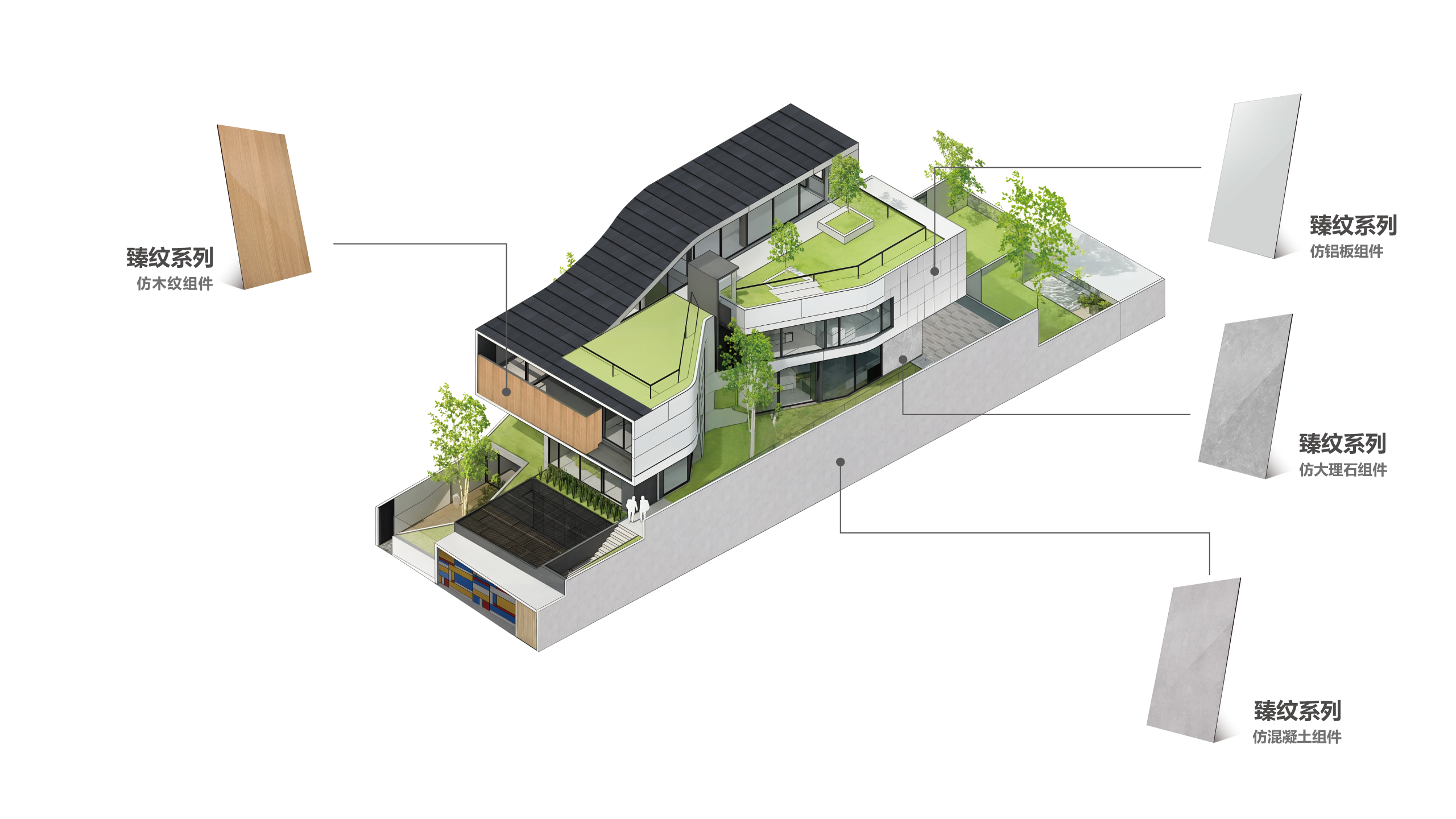

臻纹系列采用仿真纹理设计,表面可呈现木纹、石纹等自然质感,满足现代建筑美学需求。防眩高透玻璃有效降低反射,保证光照均匀;同时,作为绿色建材,具备环保性能,助力可持续建筑发展。

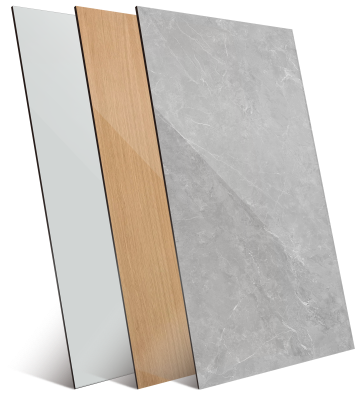

纹理图案

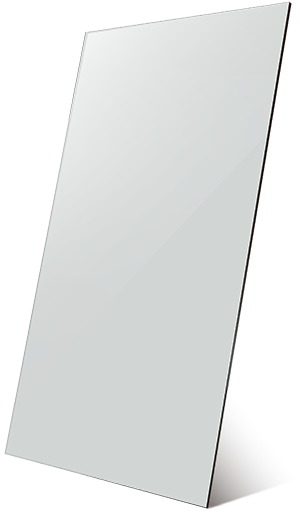

铝板
大理石
混凝土

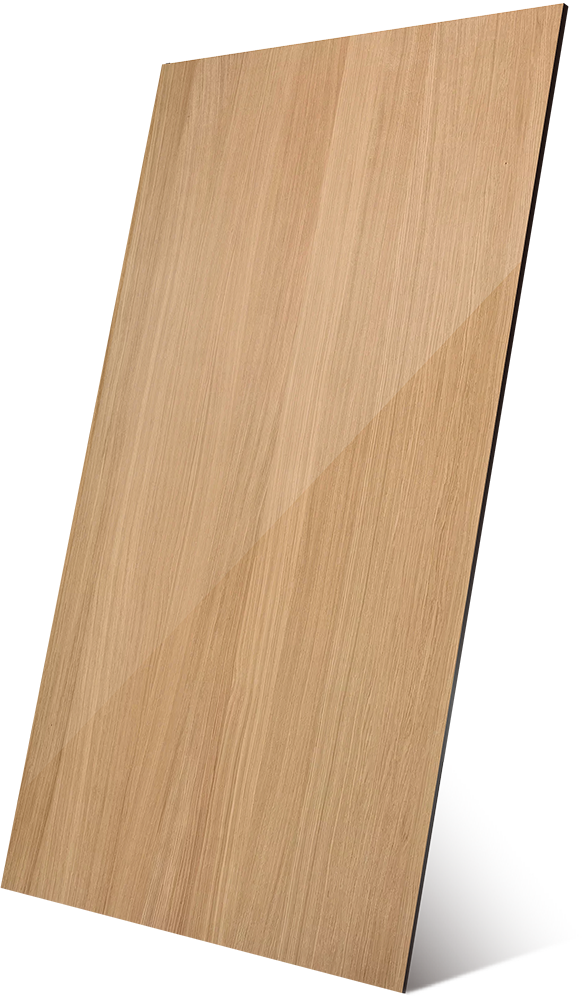

木纹

臻纹系列

规格

规格1
产品尺寸 - 1200 x 1800 mm
封装结构 - 6T + 3.2 PVK + 6T
厚度 - 16.5 mm
接线盒尺寸 - 150 × 13.3 × 10.7 mm
产品重量 - 86.5 kg
额定功率(Pm) - 172 ~ 206 W
额定电压(Vm) - 174 ~ 204 V
额定电流(Im) - 0.99 ~ 1.01 A
连接器接头 - MC4 接头
静态载荷 - 5400 Pa
规格2
产品尺寸 - 1200 × 2400 mm
封装结构 - 8T + 3.2 PVK + 8T
厚度 - 20.5 mm
接线盒尺寸 - 150 × 13.3 × 10.7 mm
产品重量 - 144 kg
额定功率(Pm) - 172 ~ 206 W
额定电压(Vm) - 174 ~ 204 V
额定电流(Im) - 0.99 ~ 1.01 A
连接器接头 - MC4 接头
静态载荷 - 5400 Pa
注:图案不同,电性能参数略有差异
